Z41T задвижка с задвижкой

Обзор
Задвижка Z41T с задвижкой Z41T-это клапан, который полагается на давление среды, чтобы прижать крышку уплотнения к уплотнению седла клапана с другой стороны, чтобы обеспечить эффект уплотнения. Его компактная структура, разумная конструкция, хорошая жесткость, беспрепятственный канал и низкое сопротивление среды. Материал уплотнительной поверхности обычно изготовлен из нержавеющей стали и твердого сплава и имеет длительный срок службы. Задвижка заклинового задвижка Z41T может быть изготовлена в единое целое, называемое жестким затвором, или может быть превращена в заслонку, которая может вызывать небольшие деформации, чтобы улучшить процесс и компенсировать отклонения в процессе обработки. Этот тип затвора называется эластичным затвором.

Материал основных деталей

型号	阀体、阀板、阀盖	阀杆	阀杆螺母	密封圈	填料
Z41T-10	球铁 灰铸铁 铸钢、不锈钢	碳钢  不锈钢	黄铜或青铜	不锈钢 黄铜 本体	油浸石棉盘根

Основные спецификации производительности

型号	公称压力 (MPa)	试验压力(MPa)		工作温度(℃)	适用介质
		强度	密封
Z41T-10	1.0	1.5	1.1	≤200 ≤200 ≤100	水、蒸汽、油品等 非腐蚀性介质 油品

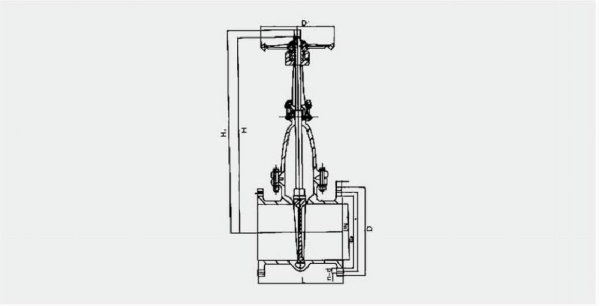

Размер соединения (мм)

公称通径 (mm)	尺寸(mm)									重量 (kg)
	L	D	①	D2	b	n-d	H	H1	D0
40	165	150	110	88	18	4-19	285	303	150	16
50	180	165	125	102	20	4-19	289	346	200	20
65	195	185	145	122	20	4-19	335	408	200	26
80	210	200	160	133	22	8-19	378	466	200	35
100	230	220	180	158	24	8-19	436	545	200	45
125	255	250	210	184	26	8-19	528	662	250	60
150	280	285	240	212	26	8-23	598	756	250	85
200	330	345	295	268	28	8-23	772	985	320	125
250	380	395	350	320	28	12-23	906	1168	320	180
300	420	445	400	370	28	12-23	1046	1358	400	240
350	450	505	460	430	30	16-23	1178	1542	400	360
400	480	565	515	482	32	16-28	1346	1760	500	400
450	510	615	565	532	32	20-28	1498	1972	500	590
500	540	670	620	585	34	20-28	1648	2168	720	635
600	600	780	725	685	36	20-31			720	1035
700	600	895	840	800	40	24-31			800	1652
