Противоугонные задвижки

Обзор
Противоугонная задвижка-это клапан, специально разработанный для предотвращения несанкционированного использования, который в основном используется в системах отопления, нефтяных месторождениях и других местах, где необходимо предотвратить незаконное присвоение ресурсов.

Принцип работы и сценарий применения

Принцип работы противоугонных задвижек обычно включает в себя скрытое устройство сцепления, для работы которого требуется специальный инструмент или ключ. Эта конструкция не только обеспечивает удобство работы, но и значительно усиливает противоугонный эффект. Они широко используются в водоснабжении, отоплении, нефтяной, химической и других областях, особенно в тех случаях, когда необходимо предотвратить незаконное присвоение ресурсов.

Стандарты осуществления

Конструкция: GB/T12232;CJ/T216 фланец подключения: GB/T17241.6;JB78

Длина структуры: GB/T12221

Испытание под давлением: GB/T13927

Основные спецификации производительности

适用介质	使用温度	使用压力	密封检验	强度检验
水、油品等	≤80℃	1.0Mpa	1.1Mpa	1.5Mpa
水、油品等	≤80℃	1.6Mpa	1.76Mpa	2.4Mpa

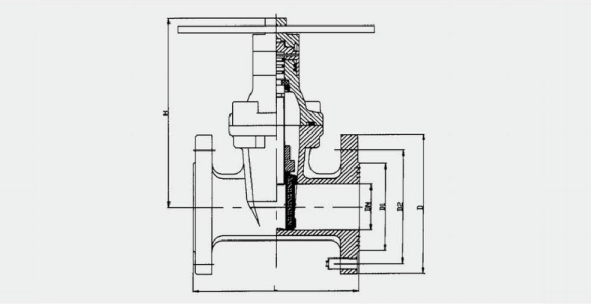

Размер соединения (мм)

公称直径	L:结构长度	D:法兰外径		D1:密封面直径		D2:螺栓孔 中心圆直径		Z-D:孔数和孔径		H:高度
	1.0Mpa 1.6Mpa	1.0Mpa 1.6Mpa		1.0Mpa 1.6Mpa		1.0Mpa 1.6Mpa		1.0Mpa 1.6Mpa		1.0Mpa 1.6Mpa
DN50	178	165		99		125		4-φ19		245
DN65	190	185		118		145		4-φ19		270
DN80	203	200		132		160		4-φ19	8-φ19	300
DN100	229	220		156		180		8-φ19		320
DN125	254	250		184		210		8-φ19		365
DN150	267	285		211		240		8-φ23		420
DN200	292	340		266		295		8-φ23	12-φ23	540
DN250	330	395	405	319		350	355	12-φ23	12-φ28	670	675
DN300	356	445	460	370		400	410	12-φ23	12-φ28	695	700
DN350	381	505	520	429		460	470	16-φ23	16-φ28	805	810
DN400	406	565	580	480		515	525	16-φ28	16-φ31	845	850
DN450	432	615	640	530	548	565	585	20-φ28	20-φ31	1002	1025
DN500	457	670	715	582	609	620	650	20-φ28	20-φ34	1120	1150
DN600	508	780	840	682	720	725	770	20-φ31	20-φ37	1270	1300
DN700	610	895	910	794	794	840	840	24-φ31	24-φ37	1540	1550
DN800	660	1015	1025	901	901	950	950	24-φ34	24-φ40	1745	1750
