Z45X темный стержень мягкий уплотнительный задвижка

Обзор

Обычные задвижки, используемые на рынке в течение длительного времени, обычно имеют утечку воды или ржавчину. Завод внедряет эластичные задвижки седла, произведенные европейской высокотехнологичной технологией производства резины и клапанов, которая преодолевает такие дефекты, как плохое уплотнение обычных задвижек, усталость упругости, старение резины и ржавчина. Эффект герметизации, клапан имеет открытый клапан, легкий и легкий. Значительные преимущества, такие как надежное уплотнение, хорошая гибкая память и длительный срок службы, могут широко использоваться в водопроводной воде, сточных водах, строительстве, нефтяной, химической промышленности, инструментах, медицине, легкой текстильной промышленности, электричестве, кораблях, металлургии, энергетических системах и других линиях для текучих труб. И перехватывать устройства.

Особенности

· Клапан с плоским дном:

Традиционные задвижки часто накапливаются в канавке дна клапана из-за внешних предметов, таких как камни, деревянные блоки, цемент, бумажные отходы, мусор и т. Д., После промывочной трубы, легко вызвать утечку воды, которая не может быть плотно закрыта. Дно задвижки с мягким уплотнением имеет ту же конструкцию с плоским дном, что и водопроводная труба, которая не так легко вызвать осаждение мусора и сделать жидкость гладкой и беспрепятственной.

· Общий клей:

Пластина клапана использует высококачественную резину для внутренней и внешней обертки. Отечественная первоклассная технология вулканизации резины позволяет вулканизированной пластине клапана обеспечивать точные геометрические размеры, а резина надежно соединена с ковким чугунным затвором, который нелегко упасть и упругий. Хорошая память.

· Устойчивость к коррозии:

Корпус клапана покрыт эпоксидной смолой при высокой температуре, которая может предотвратить коррозию и ржавчину корпуса клапана и может использоваться в системах сточных вод.

· Не легко разбить:

В прошлом традиционные чугунные задвижки часто ломались из-за попадания, столкновения или перекрытия посторонними предметами. Поскольку клапан был заменен на шаровой чугун, эта ситуация была значительно уменьшена.

· Три уплотнения кольца типа «О»:

Поскольку шток клапана имеет конструкцию уплотнения кольца с тремя кольцами типа «0», он может уменьшить сопротивление трению при переключении и значительно уменьшить утечку воды.

· Помогает пить в сыром виде:

Поскольку внутренняя часть корпуса клапана покрыта нетоксичной эпоксидной смолой, внутренняя и внешняя поверхности затвора полностью покрыты резиной без ржавчины или коррозии.

· Корпус литого клапана:

Корпус клапана прецизионно отлит, а точные геометрические размеры позволяют обеспечить герметичность клапана без какой-либо отделки внутри корпуса клапана.

· Легкий вес:

Клапан изготовлен из шаровых чернил, а вес уменьшен примерно на 20-30% по сравнению с традиционным задвижком. Простота установки и обслуживания.

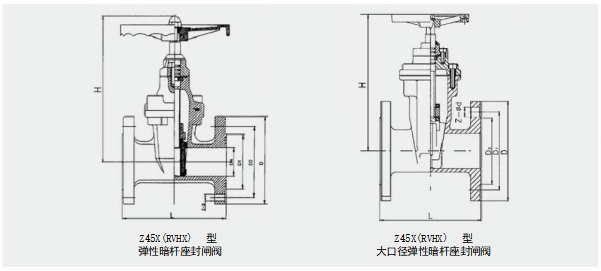

Размер соединения (мм)

公称直径	L:结构长度	D:法兰外径		D1:密封面直径		D2:螺栓孔  中心圆直径		Z-D:孔数和孔径		H:高度
	1.0Mpa 1.6Mpa	1.0Mpa 1.6Mpa		1.0Mpa 1.6Mpa		1.0Mpa 1.6Mpa		.0Mpa 1.6Mpa		1.0Mpa 1.6Mpa
DN50	178	165		99		125		4-φ19		245
DN65	190	185		118		145		4-φ19		270
DN80	203	200		132		160		4-φ19	8-φ19	300
DN100	229	220		156		180		8-φ19		320
DN125	254	250		184		210		8-φ19		365
DN150	267	285		211		240		8-φ23		420
DN200	292	340		266		295		8-φ23	12-φ23	540
DN250	330	395	405	319		350	355	12-φ23	12-φ28	670	675
DN300	356	445	460	370		400	410	12-φ23	12-φ28	695	700
DN350	381	505	520	429		460	470	16-φ23	16-φ28	805	810
DN400	406	565	580	480		515	525	16-φ28	16-中31	845	850
DN450	432	615	640	530	548	565	585	20-φ28	20-φ31	1002	1025
DN500	457	670	715	582	609	620	650	20-φ28	20-φ34	1120	1150
DN600	508	780	840	682	720	725	770	20-φ31	20-φ37	1270	1300
DN700	610	895	910	794	794	840	840	24-φ31	24-φ37	1540	1550
DN800	660	1015	1025	901	901	950	950	24-φ34	24-φ40	1745	1750
DN900	711	1115	1125	1050	1050	1001	1001	28-φ34	28-φ40	1782	1782
DN1000	811	1230	1255	1160	1170	1112	1112	28-φ37	28-中43	1835	1835
