P747X поршневой дренажный клапан



Обзор

· Угловой пневматический дренажный клапан 100C подходит для водоочистных сооружений и используется для сброса осадка и сточных вод в бассейне. Этот клапан представляет собой угловую конструкцию. Перегородка делит внутреннюю полость на две части: полость управления и канал потока. Полость управления разделена на две полости управления диафрагмой. Седло клапана представляет собой плоскую конструкцию с плоским дном, а уплотнительная поверхность покрыта керамикой, которая чрезвычайно износостойка и коррозионная стойкость, предотвращает осаждение мусора и может использоваться в течение длительного времени.

· В верхней части крышки клапана и в боковой части корпуса клапана зарезервированы винтовые отверстия, а источник давления входит и выходит из верхней и нижней полостей управления соответственно через трубопровод управления. Магнитный клапан управляется давлением в верхней и нижней полостях для открытия или закрытия дренажного клапана. При возникновении аварии, когда источник управляющего газа внезапно исчезает, дренажный клапан может оставаться закрытым под давлением воды на входе. (Внешний источник контроля давления является источником газа)

Основные характеристики

Уровень давления: PN6

Максимальные рабочие давления: 0.6MPa

Испытательное давление седла клапана: 0.66MPa

Испытательное давление корпуса клапана: 0.9MPa

Уровень давления фланца: PN10 или заказчик

Принцип управления источником газа

· Закрепка клапана

Два электромагнитных клапана с пятью проходами 1.2, 3,4, источник давления воздуха входит в полость управления на 100C, и полость управления под 100C опорожнена. Закрыть 100C.

· Открытый клапан

Два электромагнитных клапана с пятью проходами 1.4 являются проводящими, 2.3-проводящими, источник давления воздуха входит в полость управления на 100C, и полость управления под 100C опорожнена. Закрыть 100C. Электромагнитный клапан поставляется с ручным устройством, которое может управляться вручную при потере питания.

Основные материалы

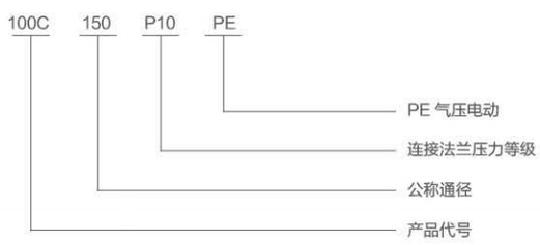

Интерпретация модели

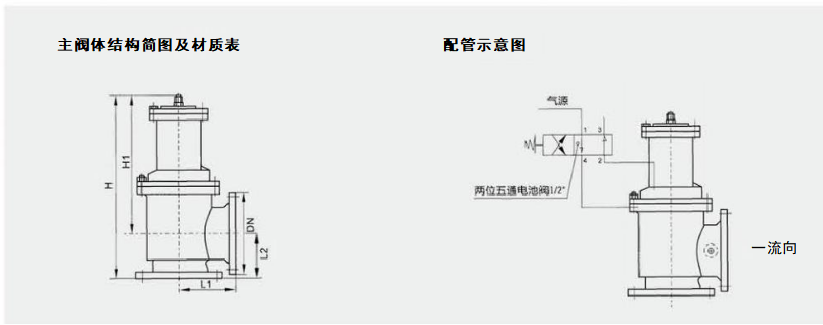

Основные размеры и размеры соединения (мм)

公称通径	DN100	DN150	DN200	DN250	DN300	DN350	DN400
L	160	190	225	260	280	315	340
L1	120	150	190	220	260	300	340
H	370	440	530	615	785	880	970

Примечание: уровень давления на фланце соединения PN10 Другие спецификации, размеры могут быть настроены в соответствии с требованиями заказчика.
