Сварочный эксцентричный твердый уплотнительный дроссельный клапан

Главная / Продукты / Сварочный эксцентричный твердый уплотнительный дроссельный клапан

Сварочный эксцентричный твердый уплотнительный дроссельный клапан

Тип продукта : Дроссельный клапан
Введение : Чтобы гарантировать, что клапан не имеет наружной точки утечки в отопительном трубопроводе, фланцевое соединение полностью сварено, а трехэксцентриситное твердое уплотнение является надежным, а характеристики уплотнения стабильными.

Детали продукта

Обзор

Чтобы гарантировать, что клапан не имеет наружной точки утечки в отопительном трубопроводе, фланцевое соединение полностью сварено, а трехэксцентриситное твердое уплотнение является надежным, а характеристики уплотнения стабильными.

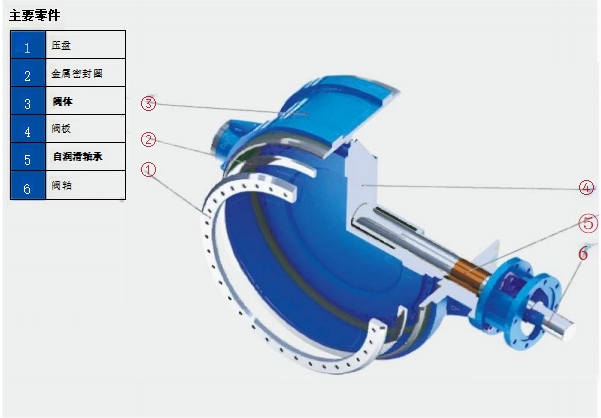

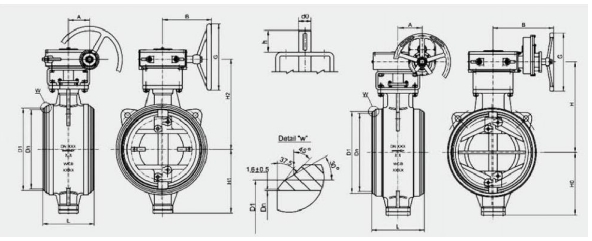

Размер подключения D363H-10/16C DN80 ~ DN1800

DN	NPS	L	1.0MPa							1.6MPa
			对焊端尺寸		外形尺寸					对焊端尺寸		外形尺寸
			Dn	D1	HO	H	A	B	G	Dn	D1	HO	H	A	B	G
80	3"	180	82	91	85	225	50	144	180	82	91	85	225	50	144	180
100	4"	190	106	117	100	245	50	144	180	106	117	100	245	50	144	180
125	5"	200	132	144	170	290	63	200	300	132	144	170	290	63	200	300
150	6"	210	159	172	180	310	63	200	300	159	172	180	310	63	200	300
200	8"	230	206	223	205	360	63	200	300	206	223	205	360	63	200	300
250	10"	250	259	278	235	395	80	230	350	259	278	235	395	80	230	350
300	12"	270	308	329	265	425	80	230	350	308	329	265	425	80	230	350
350	14"	290	340	362	305	475	125	260	400	340	362	305	475	125	260	400
400	16"	310	388	413	335	520	125	260	400	388	413	335	520	125	260	400
450	18"	330	439	464	365	550	125	260	400	439	464	365	550	125	260	400
500	20"	350	488	516	405	615	125	370	400	488	516	405	615	125	370	400
600	24"	390	589	619	465	665	160	398	500	589	619	465	665	160	398	500
700	28"	430	693	721	540	730	200	418	600	693	721	540	730	200	418	600
800	32"	470	793	825	625	865	200	418	600	793	825	625	865	200	418	600
900	36"	510	894	927	690	930	263	510	700	894	927	690	930	263	510	700
1000	40"	550	996	1029	755	1030	263	510	700	996	1029	755	1030	263	510	700
1200	48"	630	1194	1235	880	1165	333	550	800	1194	1235	880	1165	333	550	800
1400	56"	710	1394	1440	1010	1335	333	550	800	1394	1440	1010	1335	333	550	800
1600	64"	790	1594	1640	1125	1470	374	590	900	1594	1640	1125	1470	374	590	900
1800	72"	870	1794	1840	1240	1585	374	590	900	1794	1840	1240	1585	374	590	900

Примечание: 1. Приведенные выше данные являются обычными данными, размер стыковой сварки соответствует EN 12627. Если есть разные потребности, они могут быть настроены в соответствии с потребностями.

2. Из-за ограничений по длине все спецификации не перечислены. Если вам нужны подробные данные, пожалуйста, позвоните в мою компанию.

3. Привод может быть червячным устройством, пневматическим устройством, электрическим устройством, устройством управления жидкостью и т. д.

Размер подключения D363H-25/40C DN80 ~ DN1600 D363H-150C 3 "~ 64"

DN	NPS	L	2.5MPa 4.0MPa
			对焊端尺寸外形尺寸对焊端尺寸									外形尺寸
			Dn	D1	HO	H	A	B	G	Dn	D1	HO	H	A	B	G
80	3"	180	78	91	85	225	50	144	180	78	91	85	225	50	144	180
100	4"	190	102	117	100	245	50	144	180	102	117	100	245	50	144	180
125	5"	200	128	144	170	290	63	200	300	128	144	170	290	63	200	300
150	6"	210	154	172	180	310	63	200	300	154	172	180	310	80	230	350
200	8"	230	23	223	205	360	80	230	350	203	223	205	360	80	230	350
250	10"	250	255	278	235	395	80	230	350	255	278	235	395	125	260	400
300	12"	270	305	329	265	425	125	260	400	305	329	265	425	125	260	400
350	14"	290	337	362	305	475	125	260	400	337	362	305	475	125	370	400
400	16"	310	387	413	335	520	125	260	400	387	413	340	620	160	398	500
450	18"	330	438	464	365	550	125	370	400	438	464	390	645	200	418	600
500	20"	350	489	516	405	615	160	398	500	489	516	415	670	200	418	600
600	24"	390	591	619	465	665	200	418	600	591	619	500	740	200	418	600
700	28"	430	686	721	540	760	200	418	600	686	721	580	900	263	510	700
800	32"	470	787	825	625	865	263	510	700	787	825	665	975	333	550	800
900	36"	510	889	927	690	965	263	510	700	889	927	690	1010	333	550	800
1000	40"	550	990	1029	755	1040	333	510	700
1200	48"	630	1194	1235	880	1165	333	550	800
1400	56"	710	1394	1440	1010	1355	374	590	900
1600	64"	790	1594	1640	1190	1580	374	590	900

Примечание: 1. Приведенные выше данные являются обычными данными, размер стыковой сварки в соответствии с ASME B16.25. Если есть разные потребности, они могут быть настроены в соответствии с потребностями.

2. Из-за нехватки места все спецификации не перечислены. Для получения подробной информации, пожалуйста, позвоните в мою компанию.
