Металлический уплотнительный шаровой клапан

Главная   /   Продукты   /   Металлический уплотнительный шаровой клапан

Металлический уплотнительный шаровой клапан

  • Тип продукта : null
  • Введение : Этот клапан представляет собой новый тип конструкционного клапана, недавно разработанный компанией в сочетании с характеристиками жестких уплотненных дроссельных клапанов, полусферических клапанов и шаровых клапанов.

Детали продукта

型 号 释 义

执行标准

标准内容

标准编号

标准名称

法兰标准(或按用户要求)

GB/T9113-2010

整体钢制管法兰



GB/T17241.6-2008

整体铸铁法兰

结构长度标准

GB/T12221-2005

金属阀门结构长度



压力试验标准

GB/T13927-2008

工业阀门压力试验



GB/T26480-2011

阀门的检验与试验



JB/T9092-1999

阀门的检验与试验



设计制造标准

GB/T12238-2008

通用阀门、法兰和对夹连接蝶阀



GB/T12237-2007

石油、石化及相关工业用的钢制球阀



JB/T8527-1997

金属密封蝶阀



使用材料标准

GB/T12227-2005

通用阀门球墨铸铁件技术条件



GB/T12229-2005

通用阀门碳素钢铸件技术条件



GB/T12230-2005

通用阀门不锈钢铸件技术条件



主要零部件材质

公称通径

材料名称或代号

阀体

QT450-10、WCB、不锈钢

阀板

QT450-10、2Cr13、Q235B、不锈钢

阀轴

2Cr13、不锈钢

阀座

2Cr13、Q235B、不锈钢

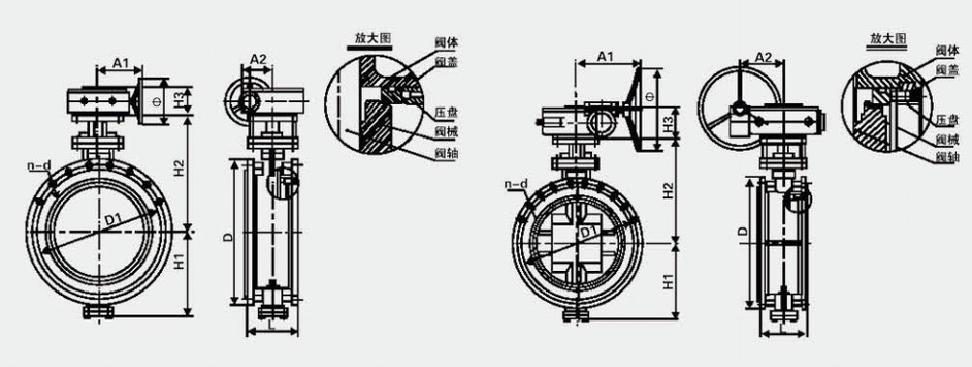

金属密封旋球阀外形结构图及连接尺寸

QDH3401-6~10蜗轮传动金属密封旋球阀

DN

H1

H2

H3

A1

A2

①

L

0.6MPa

1.6MPa

D

D1

n-d

D

D1

n-d

80

120

175

52

144

76

200

114

190

150

4-φ18

200

160

8-φ18

100

140

205

52

144

76

200

127

210

170

4-①18

220

180

8-Φ18

125

160

217

52

144

76

200

140

240

200

8-φ18

250

210

8-18

150

180

253

62

167

96

250

140

265

225

8-φ18

285

240

8-φ22

200

200

283

68

188

115

280

152

320

280

8-φ18

340

295

8-φ22

250

245

320

68

188

115

280

165

375

335

12-φ18

395

350

12-φ22

300

264

378

75

215

139

320

178

440

395

12-φ22

445

400

12-φ22

350

296

428

105

254

170

350

190

490

445

12-φ22

505

460

16-φ22

400

331

485

110

270

181

400

216

540

495

16-φ22

565

515

16-φ26

450

354

512

105

324

170

350

222

595

550

16-φ22

615

565

20-φ26

500

387

542

105

324

170

350

229

645

600

20-φ22

670

620

20-φ   26

600

442

612

110

348

188

350

267

755

705

20-φ26

780

725

20-φ30

700

490

660

120

392

210

400

292

860

810

24-φ26

895

840

24-φ30

800

565

750

135

415

240

400

318

975

920

24-φ30

1015

950

24-φ33

900

625

784

150

496

302

520

330

1075

1020

24-φ30

1115

1050

28-φ33

QDH3401-16~25蜗轮传动金属密封旋球阀

DN

H1

H2

H3

A1

A2

①

L

1.6MPa               2.5MPa

















D

D1

n-d

D

D1

n-d

80

120

175

52

144

76

200

114

200

160

8-φ18

200

160

8-φ18

100

140

205

52

144

76

200

127

220

180

8-18

235

190

8-φ22

125

160

217

52

144

76

200

140

250

210

8-φ18

270

220

8-φ26

150

180

253

62

167

96

250

140

285

240

8-φ22

300

250

8-φ26

200

200

283

68

188

115

280

152

340

295

12-φ22

360

310

12-φ26

250

245

320

68

188

115

280

165

405

355

12-φ26

425

370

12-φ30

300

264

378

75

215

139

320

178

460

410

12-φ26

485

430

16-φ30

350

296

428

105

254

170

350

190

520

470

16-φ26

555

490

16-φ33

400

331

485

110

270

181

400

216

580

525

16-φ30

620

550

16-φ36

450

354

512

105

324

170

350

222

640

585

20-φ30

670

600

20-φ36

500

387

542

105

324

170

350

229

715

650

20-φ33

730

660

20-φ36

600

442

612

110

348

188

350

267

840

770

20-φ36

845

770

20-φ39

700

490

660

120

392

210

400

292

910

840

24-φ36

960

875

24-φ42

800

565

750

135

415

240

400

318

1025

950

24-φ39

1085

990

24-Φ48

900

625

784

150

496

302

520

330

1125

1050

28-φ39

1185

1090

28-φ48
