Z41T明杆楔式闸阀
- 产品类型 : 闸阀
- 简介 : Z41T明杆楔式闸阀 是一种依靠介质压力将闸板密封面压向另一侧阀座密封面，从而保障密封效果的阀门。其结构紧凑，设计合理，刚性好，通道畅通无阻，介质阻力小。密封面材质通常采用不锈钢与硬质合金，使用寿命长。Z41T明杆楔式闸阀的闸板可以做成一个整体，称为刚性闸板，也可以做成能产生微量变形的闸板，以改善工艺性并弥补加工过程中的偏差，这种闸板称为弹性闸板
产品详情
概述
Z41T明杆楔式闸阀 是一种依靠介质压力将闸板密封面压向另一侧阀座密封面，从而保障密封效果的阀门。其结构紧凑，设计合理，刚性好，通道畅通无阻，介质阻力小。密封面材质通常采用不锈钢与硬质合金，使用寿命长。Z41T明杆楔式闸阀的闸板可以做成一个整体，称为刚性闸板，也可以做成能产生微量变形的闸板，以改善工艺性并弥补加工过程中的偏差，这种闸板称为弹性闸板
主要零件材料
|
型号 |
阀体、阀板、阀盖 |
阀杆 |
阀杆螺母 |
密封圈 |
填料 |
|
Z41T-10 |
球铁 灰铸铁 铸钢、不锈钢 |
碳钢 不锈钢 |
黄铜或青铜 |
不锈钢 黄铜 本体 |
油浸石棉盘根 |
主要性能规范
|
型号 |
公称压力 (MPa) |
试验压力(MPa) |
工作温度(℃) |
适用介质 |
|
|
强度 |
密封 |
||||
|
Z41T-10 |
1.0 |
1.5 |
1.1 |
≤200 ≤200 ≤100 |
水、蒸汽、油品等 非腐蚀性介质 油品 |

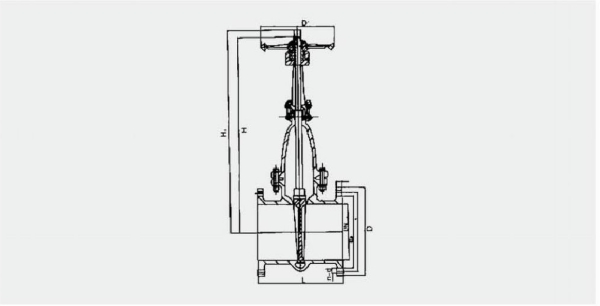

外形连接尺寸(mm)
|
公称通径 (mm) |
尺寸(mm) |
重量 (kg) |
||||||||
|
L |
D |
① |
D2 |
b |
n-d |
H |
H1 |
D0 |
||
|
40 |
165 |
150 |
110 |
88 |
18 |
4-19 |
285 |
303 |
150 |
16 |
|
50 |
180 |
165 |
125 |
102 |
20 |
4-19 |
289 |
346 |
200 |
20 |
|
65 |
195 |
185 |
145 |
122 |
20 |
4-19 |
335 |
408 |
200 |
26 |
|
80 |
210 |
200 |
160 |
133 |
22 |
8-19 |
378 |
466 |
200 |
35 |
|
100 |
230 |
220 |
180 |
158 |
24 |
8-19 |
436 |
545 |
200 |
45 |
|
125 |
255 |
250 |
210 |
184 |
26 |
8-19 |
528 |
662 |
250 |
60 |
|
150 |
280 |
285 |
240 |
212 |
26 |
8-23 |
598 |
756 |
250 |
85 |
|
200 |
330 |
345 |
295 |
268 |
28 |
8-23 |
772 |
985 |
320 |
125 |
|
250 |
380 |
395 |
350 |
320 |
28 |
12-23 |
906 |
1168 |
320 |
180 |
|
300 |
420 |
445 |
400 |
370 |
28 |
12-23 |
1046 |
1358 |
400 |
240 |
|
350 |
450 |
505 |
460 |
430 |
30 |
16-23 |
1178 |
1542 |
400 |
360 |
|
400 |
480 |
565 |
515 |
482 |
32 |
16-28 |
1346 |
1760 |
500 |
400 |
|
450 |
510 |
615 |
565 |
532 |
32 |
20-28 |
1498 |
1972 |
500 |
590 |
|
500 |
540 |
670 |
620 |
585 |
34 |
20-28 |
1648 |
2168 |
720 |
635 |
|
600 |
600 |
780 |
725 |
685 |
36 |
20-31 |
|
|
720 |
1035 |
|
700 |
600 |
895 |
840 |
800 |
40 |
24-31 |
|
|
800 |
1652 |
