200x 减压阀
- 产品类型 : 控制阀
- 简介 : 该产品是本公司工程技术人员参照国内外同类型的先进产品进 行设计和制造的。阀体采用了全通道流线型设计，流体阻力小， 流量大。在转动方式上采用了水力操作，即利用管路中的水压自 动操作主阀瓣的上下移动，控制阀口开度，调节下游压力，使下 游压力维持在导阀弹簧设定的压力值上。当下游压力超过设定值 时，减压阀将自动关闭，不管入口压力P1 怎样波动，都可输出 稳定的出口压力P2。 不管下游流量怎样变化，都能维持出口压 力 P2 稳定在导阀设定值上。总之该产品是生活给水、消防系统 及工业给水系统的理想产品。
产品详情
结构型式

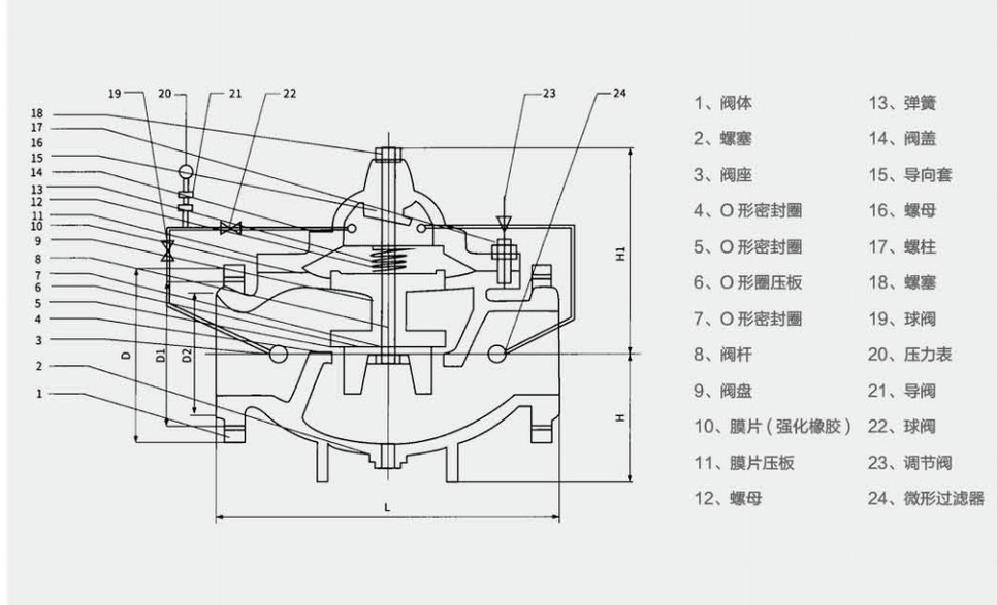

该阀由主阀、导阀、针阀、单向阀、球阀、微型过滤器和压力表 等组成。由于导阀、针阀和压力表等要用导管与主阀相连接，所 以统称为导管控制系统，如图所示。
主要外形尺寸及连接尺寸
|
DN |
L |
D |
D1 |
D2 |
Z-d |
H1 |
H |
||||||||
|
PN1.0 |
PN1.6 PN2.5 |
PN1.0 |
PN1.6 |
PN2.5 |
PN1.0 PN1.6 PN2.5 |
PN1.0 PN1.6 |
PN2.5 |
||||||||
|
50 |
203 |
165 |
165 |
165 |
125 |
125 |
125 |
100 |
100 |
100 |
4-18 |
4-18 |
4-18 |
210 |
68 |
|
65 |
216 |
185 |
185 |
185 |
145 |
145 |
145 |
120 |
120 |
120 |
4-18 |
4-18 |
8-18 |
225 |
75 |
|
80 |
240 |
200 |
200 |
200 |
160 |
160 |
160 |
135 |
135 |
135 |
8-18 |
8-18 |
8-18 |
230 |
80 |
|
100 |
292 |
220 |
220 |
235 |
180 |
180 |
190 |
155 |
155 |
160 |
8-18 |
8-18 |
8-23 |
245 |
85 |
|
125 |
350 |
250 |
250 |
270 |
210 |
210 |
220 |
185 |
185 |
188 |
8-18 |
8-18 |
8-26 |
260 |
95 |
|
150 |
356 |
285 |
285 |
300 |
240 |
240 |
250 |
210 |
210 |
218 |
8-23 |
8-23 |
8-26 |
270 |
105 |
|
200 |
457 |
340 |
340 |
360 |
295 |
295 |
310 |
265 |
265 |
278 |
8-23 |
12-23 |
12-26 |
280 |
125 |
|
250 |
520 |
395 |
405 |
425 |
350 |
355 |
370 |
320 |
320 |
332 |
12-23 |
12-25 |
12-30 |
300 |
135 |
|
300 |
620 |
445 |
460 |
485 |
400 |
410 |
430 |
368 |
375 |
390 |
12-23 |
12-25 |
16-30 |
350 |
160 |
|
350 |
670 |
500 |
520 |
550 |
460 |
170 |
190 |
428 |
435 |
448 |
16-23 |
16-25 |
16-34 |
400 |
190 |
|
400 |
750 |
565 |
580 |
610 |
515 |
525 |
550 |
482 |
482 |
503 |
16-26 |
16-30 |
16-34 |
480 |
215 |
|
450 |
800 |
615 |
640 |
660 |
565 |
585 |
600 |
532 |
545 |
555 |
20-26 |
20-30 |
20-34 |
600 |
250 |
|
500 |
850 |
670 |
705 |
730 |
620 |
660 |
660 |
585 |
608 |
610 |
20-26 |
20-34 |
20-41 |
630 |
295 |
|
600 |
900 |
780 |
840 |
840 |
725 |
770 |
770 |
685 |
728 |
718 |
20-30 |
20-41 |
24-41 |
690 |
315 |
|
700 |
1050 |
895 |
910 |
955 |
840 |
840 |
875 |
800 |
788 |
815 |
24-30 |
24-41 |
24-48 |
|
|
|
800 |
1200 |
1015 |
1000 |
1070 |
950 |
950 |
990 |
905 |
898 |
930 |
24-33 |
24-41 |
24-48 |
|
|
主要技术性能
|
公称压力 |
1.0MPa |
1.6MPa |
2.5MPa |
|
壳体试验压力 |
1.6MPa |
2.4MPa |
3.75MPa |
|
密封试验压力 |
11MPa |
176MPa |
2.75MPa |
|
最大入口压力 |
1.0MPa |
1.6MPa |
2.5MPa |
|
出口压可调范围 |
0.09~08MPa |
0.1~1.2MPa |
0.2~2.1MPa |
|
适用温度 |
0℃~80℃ |
||
|
适用介质 |
水 |
||
