Z45X暗杆软密封闸阀
- 产品类型 : 闸阀
- 简介 : 长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象。本厂引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀，克服了一般 闸阀密封不良、弹性疲乏、橡胶老化及生锈等缺陷，弹性座封闸阀利用弹性阀门产生微量弹性变形的补偿作用达到良好的密封效果，该阀具 有开阀轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点，可广泛用于自来水、污水、建筑、石油、化工、仪器、医药、轻纺、电力、 船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
产品详情
概述
长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象。本厂引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀，克服了一般 闸阀密封不良、弹性疲乏、橡胶老化及生锈等缺陷，弹性座封闸阀利用弹性阀门产生微量弹性变形的补偿作用达到良好的密封效果，该阀具 有开阀轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点，可广泛用于自来水、污水、建筑、石油、化工、仪器、医药、轻纺、电力、 船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
特 点
· 平底式阀座：
传统的闸阀往往在通水洗管后即因外物诸如石头、木块、水泥、纸屑、杂物等淤积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象。 软密封闸阀底部采用与水管相同的平底设计，不易造成杂物淤积，使流体通畅无阻。
· 整体包胶：
阀板采用高品质的橡胶进行整体内、外包胶，国内一流的橡胶硫化技术使得硫化后的阀板能够保证精确的几何尺寸，且橡胶与球墨铸铁闸 板连接牢靠，不易脱落且弹性记忆佳。
· 耐腐蚀：
阀体采用环氧树脂高温涂装，可防止阀体的腐蚀与生锈，并可用于污水系统。
· 不易碎裂：
以往传统铸铁闸阀常因外物击中，碰撞或重叠而造成断裂等现象。由于本阀改用球墨铸铁，此种情形已大幅度减少。
· 三 “O” 型环密封圈：
由于阀杆采用三“0”型环密封圈密封设计，可减少开关时的磨擦阻力，大幅减少漏水现象可以不停水施工更换密封圈。
· 有助生饮：
由于阀体内部以无毒性环氧树脂涂装，闸板的内外表面均以橡胶完全包覆而不至于出现锈水或腐蚀现象，可供生饮。
· 精铸阀体：
阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。
· 重量轻：
本阀采用球墨铸造而成，重量较传统闸阀重量减轻约20%—30%。安装维修方便。

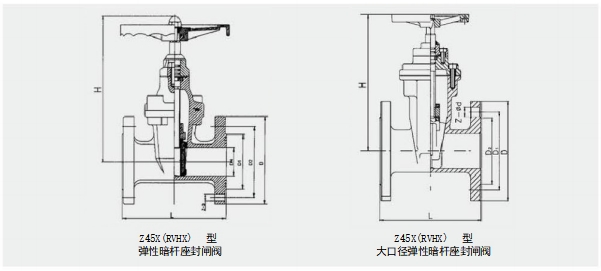

外形连接尺寸(mm)
|
公称直径 |
L:结构长度 |
D:法兰外径 |
D1:密封面直径 |
D2:螺栓孔 中心圆直径 |
Z-D:孔数和孔径 |
H:高度 |
|||||
|
1.0Mpa 1.6Mpa |
1.0Mpa 1.6Mpa |
1.0Mpa 1.6Mpa |
1.0Mpa 1.6Mpa |
.0Mpa 1.6Mpa |
1.0Mpa 1.6Mpa |
||||||
|
DN50 |
178 |
165 |
99 |
125 |
4-φ19 |
245 |
|||||
|
DN65 |
190 |
185 |
118 |
145 |
4-φ19 |
270 |
|||||
|
DN80 |
203 |
200 |
132 |
160 |
4-φ19 |
8-φ19 |
300 |
||||
|
DN100 |
229 |
220 |
156 |
180 |
8-φ19 |
320 |
|||||
|
DN125 |
254 |
250 |
184 |
210 |
8-φ19 |
365 |
|||||
|
DN150 |
267 |
285 |
211 |
240 |
8-φ23 |
420 |
|||||
|
DN200 |
292 |
340 |
266 |
295 |
8-φ23 |
12-φ23 |
540 |
||||
|
DN250 |
330 |
395 |
405 |
319 |
350 |
355 |
12-φ23 |
12-φ28 |
670 |
675 |
|
|
DN300 |
356 |
445 |
460 |
370 |
400 |
410 |
12-φ23 |
12-φ28 |
695 |
700 |
|
|
DN350 |
381 |
505 |
520 |
429 |
460 |
470 |
16-φ23 |
16-φ28 |
805 |
810 |
|
|
DN400 |
406 |
565 |
580 |
480 |
515 |
525 |
16-φ28 |
16-中31 |
845 |
850 |
|
|
DN450 |
432 |
615 |
640 |
530 |
548 |
565 |
585 |
20-φ28 |
20-φ31 |
1002 |
1025 |
|
DN500 |
457 |
670 |
715 |
582 |
609 |
620 |
650 |
20-φ28 |
20-φ34 |
1120 |
1150 |
|
DN600 |
508 |
780 |
840 |
682 |
720 |
725 |
770 |
20-φ31 |
20-φ37 |
1270 |
1300 |
|
DN700 |
610 |
895 |
910 |
794 |
794 |
840 |
840 |
24-φ31 |
24-φ37 |
1540 |
1550 |
|
DN800 |
660 |
1015 |
1025 |
901 |
901 |
950 |
950 |
24-φ34 |
24-φ40 |
1745 |
1750 |
|
DN900 |
711 |
1115 |
1125 |
1050 |
1050 |
1001 |
1001 |
28-φ34 |
28-φ40 |
1782 |
1782 |
|
DN1000 |
811 |
1230 |
1255 |
1160 |
1170 |
1112 |
1112 |
28-φ37 |
28-中43 |
1835 |
1835 |
