P747X 活塞式排泥阀



概述

· 100C 角型气动排泥阀适用于水处理厂，用于排放水池内污泥及  废水。此阀为一角型结构，隔板将内腔分为控制腔和流道两部分， 控制腔由膜片分为上下两控制腔。阀座为平底结构，密封面喷  涂陶瓷，其耐磨、耐腐蚀性极强，且可防止淤积垃圾，可供长期  使 用 。

· 阀盖顶部和阀体侧面预留有螺孔，压力源经控制管线分别进出 上、下控制腔。通过电磁阀控制上、下腔压力而控制排泥阀开启 或关闭，当出现控制气源突然消失的意外时，排泥阀可在进口 水压下保持关闭。(外部压力控制源为气源)

主要规格

压力等级：PN6

最高工作压力：0.6MPa

阀座试验压力：0.66MPa

阀体试验压力：0.9MPa

法兰压力等级：PN10 或客户指定

气源控制原理说明

· 关阀

两位五通电磁阀1.2导通，3.4导通，压力气源进入100C 上控制腔，100C 下控制腔压力排空。100C 关闭。

· 开阀

两位五通电磁阀1.4导通，2.3导通，压力气源进入100C 上控制腔，100C 下控制腔压力排空。100C 关闭。电磁阀自带手动装置，失电 时可手动控制排泥阀。

主要材料

型号释义

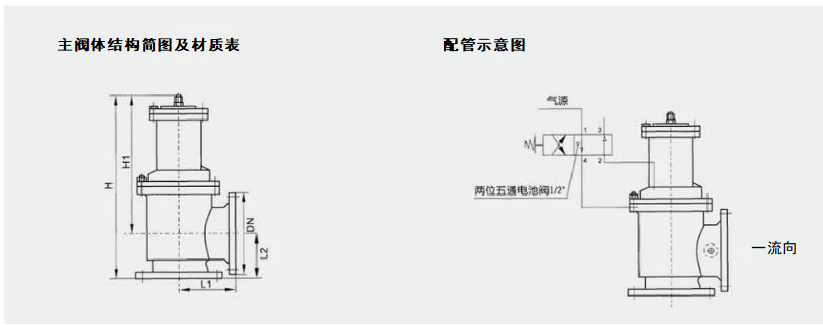

主要外形尺寸及连接尺寸(mm)

公称通径	DN100	DN150	DN200	DN250	DN300	DN350	DN400
L	160	190	225	260	280	315	340
L1	120	150	190	220	260	300	340
H	370	440	530	615	785	880	970

 注：连接法兰压力等级为PN10 其他规格、尺寸可按客户要求定制。
