操作原理
当管内开始注水时;塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水,浮球被浮起,活塞至关闭位置,停止大量排气,当管 内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气由小孔排出,或由自动排气阀小孔排出。 当抽水机停止,管内水流空时或遇管内产生负压时,此时活塞迅速开启,吸入空气,确保管线安全。
技术参数
空气关闭压力MPa |
≥0.07 |
水关闭压力MPa |
0.02-PN |
阀体试验压力MPa |
1.5/2.4/3.75 |
密封试验压力MPa |
1.1/1.76/2.75 |
压力试验标准 |
GB/13927-92 |

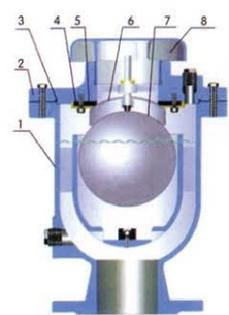

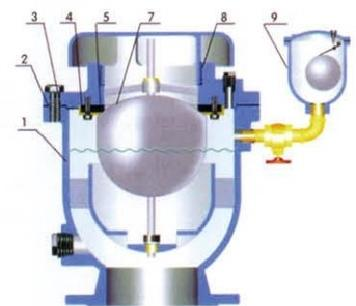

复合式排气阀组成
主要零件名称及材质
序号 |
名称 |
材质 |
1 |
阀体 |
球墨铸铁 |
2 |
阀盖 |
球墨铸铁 |
3 |
O型圈 |
丁氰橡胶 |
4 |
活塞架 |
铝青铜 |
5 |
密封环 |
丁氰橡胶 |
6 |
活塞 |
不锈钢 |
7 |
浮球 |
不锈钢 |
8 |
排气罩 |
球墨铸铁 |
9 |
自动排气阀 |
组件 |
CARX 系列复合式排气阀(清水用) 压力等级:PN1.0/1.6MPa
公称通径:DN25~80mm
(DN25 为螺纹式,其余为法兰式

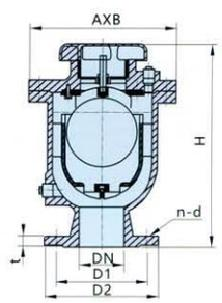

外形尺寸
公称通径DN |
产品代号 |
PN(MPa) |
D1 |
D2 |
t |
n-d |
H |
A×B |
25 |
CARX-0025 |
1.0 |
ZG1" |
/ |
/ |
/ |
-260 |
145×145 |
1.6 |
ZG1" |
1 |
|
/ |
||||
50 |
CARX-0050 |
1.0 |
125 |
165 |
19 |
4-φ19 |
-320 |
162×162 |
1.6 |
125 |
165 |
19 |
4-φ19 |
||||
80 |
CARX-0080 |
1.0 |
160 |
200 |
19 |
8-Φ19 |
-365 |
198×198 |
1.6 |
160 |
200 |
19 |
8-19 |

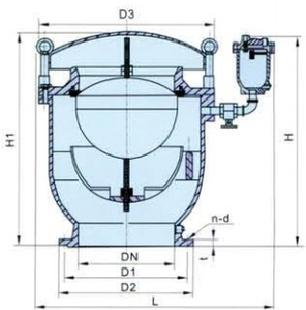

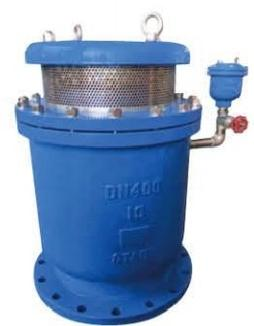

压力等级:PN1.0/1.6MPa
公称通径:DN100~400mm
DN200-400mm
外形尺寸:
公称通径DN 产品代号 PN(MPa) |
D1 |
D2 |
t |
n-d |
H H1 D3 |
|||||
100 |
CARX-0100 |
1.0 |
180 |
220 |
19 |
8-①19 |
-412.7 |
-398 |
-425 |
φ280 |
1.6 |
180 |
220 |
19 |
8-19 |
||||||
150 |
CARX-0150 |
1.0 |
240 |
285 |
19 |
8-φ23 |
-446.5 |
-444.5 |
-505 |
φ356 |
1.6 |
240 |
285 |
19 |
8-φ23 |
||||||
200 |
CARX-0200 |
1.0 |
295 |
340 |
20 |
8-φ23 |
-563 |
-546 |
-581 |
①446 |
1.6 |
295 |
340 |
20 |
12-φ23 |
||||||
250 |
CARX-0250 |
1.0 |
350 |
395 |
22 |
12-φ23 |
-755 |
-685 |
-800 |
φ500 |
1.6 |
355 |
405 |
22 |
12-φ28 |
||||||
300 |
CARX-0300 |
1.0 |
400 |
445 |
24.5 |
12-φ23 |
-870 |
-790 |
-905 |
φ605 |
1.6 |
410 |
460 |
24.5 |
12-φ28 |
||||||
400 |
CARX-0400 |
1.0 |
515 |
565 |
24.5 |
16-φ28 |
-893 |
-935 |
-991 |
φ740 |
1.6 |
525 |
580 |
28 |
16-φ31 |
注:本公司可生产PN2.5MPa 上述规格阀门。如有需要,请于本公司联系。

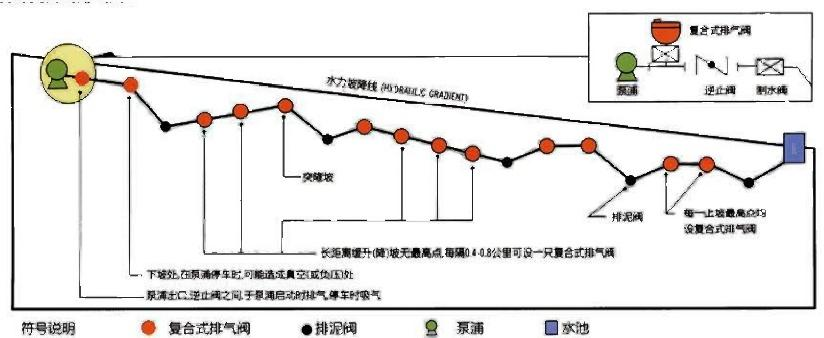

CARX 系列复合式排气阀安装地点选择
· 何处需要使用复合式排气阀:
如何选择复合式排气阀的口径:
1.在管路中较高的几个点上,计算出其他最大的排气或吸气量。
由重力流计算:Q=0.0027 SD⁵ S—— 斜率 S=tga(a 管道与水平倾角) D—— 管路直径(mm) Q—— 排气或吸气量m³/h
如何考虑最大排气量:
A. 一般复合式排气阀的进出口空气压差达到4psi(即0 . 28kg/cm²) 时,就可将管内空气在活塞关闭前排完,由上式计算值与4psi做参 考点,查性能曲线图表。可得到适当的排气阀口径。
B. 一般管内负压产生且超过5psi (即0 . 35kg/cm²) 以上时,才有可能破管,由上式计算值与5psi 做参考点,查性能曲线图表,可得到 适当的排气阀口径。比较A 和 B 两点,选择其中较大的口径,即为所需的排气阀口径。
2.如不考虑负压产生而造成管路破裂时,或管内水流速在1.2~2.4m/s 之间,均可采用下表选择合适的排气阀口径。(也可根经验以输 水管管径1/8选用排气阀口径)。
英称通径 inch |
1” |
2" |
3” |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
公称通径DN Q(m³/h) |
25 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
0~350 |
220~740 |
650~1600 |
1300~3100 |
3000~7500 |
7300~15000 |
1000~21000 |
14000~31000 |
19000~42000 |
27000~59000 |

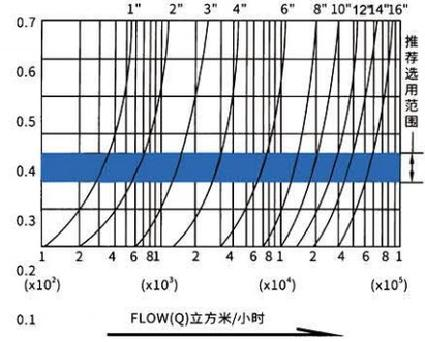

性能曲线图:

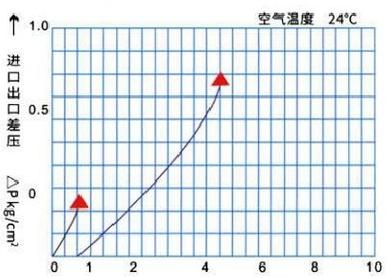

复合式与传统式排气阀性能比较表:
FLOW(x10000Q)立方米小时
一传统式双球排气阀
一 复合式排气阀
“▲ ”代 表 排 气 阀 因 阀 体 内 空 气 压 力 增 加 而 关 闭 塞 头(POPPET) 的 压 力 ,超 过 此 压 力 , 则 排 气 阀 失 去 大 量 排 气 功 能 。
