管力阀
- 产品类型 : 止回阀
- 简介 : 管力阀是我公司工程技术人员参照国内外同类型的先进产品进行设计，在 吸收微阻缓闭止回阀、液控止回蝶阀、多功能水泵控制阀的基础上研制而成，是水泵控制阀的换代新产品。它兼具电动闸阀、电动蝶阀以及止回阀的功能，并通过快关和缓闭的动作来消除水锤危害，保护水泵及管网系统 安全。该阀是结构新颖、性能先进、运行可靠的泵站新型控制设备，广泛 应用于电力、环保、冶金、石油、石化、化工、水利、市政、食品等行业供、 排水系统、污水泵房、化工流体等输送系统。
产品详情
概述
管力阀是我公司工程技术人员参照国内外同类型的先进产品进行设计，在 吸收微阻缓闭止回阀、液控止回蝶阀、多功能水泵控制阀的基础上研制而 成，是水泵控制阀的换代新产品。它兼具电动闸阀、电动蝶阀以及止回阀 的功能，并通过快关和缓闭的动作来消除水锤危害，保护水泵及管网系统 安全。该阀是结构新颖、性能先进、运行可靠的泵站新型控制设备，广泛 应用于电力、环保、冶金、石油、石化、化工、水利、市政、食品等行业供、 排水系统、污水泵房、化工流体等输送系统。
型号释义
控制件结构形式代号
|
代号 |
M |
H |
|
控制件结构形式 |
膜片式 |
活塞式 |
端部连接形式代号
|
代号 |
4 |
|
连接形式 |
法兰 |
结构形式代号
|
代号 |
1 |
2 |
3 |
4 |
|
结构形式 |
普通型 |
调节型 |
污水型 |
回水低压型 |
密封面材料代号
|
代号 |
HX |
YX |
HR |
YR |
|
密封面材料 |
合金钢+橡胶 |
STL+橡胶 |
合金钢+金属复合密封 |
STL+金属复合密封 |
公称压力代号
|
代号 |
6 |
10 |
15 |
25 |
|
公称压力(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
阀体材料代号
|
代号 |
Q |
C |
P |
PL |
R |
RL |
|
材料 |
QT450-10 |
WCB |
CF8 |
CFS |
CF8M |
CF3M |
性能特点
· 功能多样：具有截止、止回、消除水锤等功能， 一阀顶多阀，节 省设备总投资。
· 外形美观：采用控制装置顶置的创新型结构，外形空间小，内部 结构简单，运行可靠性强。
· 维护方便：阀门的启闭由输送的介质驱动，与水泵自动联锁，无 需人员与外力去操作，十分方便。
· 缓开启泵：启泵后该阀进口压力要达到预定值后，阀门才开启， 可减小启泵电流，确保电机和电控系统安全。
· 停泵时先快关后缓闭，有效消除水锤，保证系统安全。
· 启闭件为斜置蝶板式，水流平顺，压力损失与局部损失很小。
· 密封可靠、零泄漏：采用软硬双重密封结构或金属硬密封结构
密封副摩擦力矩小；斜置偏心结构密封副缩短了关阀行程，减少 了密封圈滑移距离，降低了摩擦力矩，达到了瞬间离合的效果， 并且具有防泥沙和压力自动补偿的功能。
· 维护简单：无外接动力和元器件，故障点少，液压缸内的零部件 检修可在机组正常工作的同时进行。关键零件均选用优质材料， 基本无需维护，外控管道中过滤器具有自冲洗功能。
· 采用蝶式结构，具有体积小、重量轻的特点，占地空间小，降低 土建成本。取消了液控止回蝶阀的电液控制系统，降低成本而又 增加了可靠性和稳定性，减小耗电达到节能的目的。
· 公称通径DN>300 时设有关阀缓冲活塞阻尼保护装置，以有效 保护阀门密封面及降低关阀震动与声响。
技术参数
|
公称通径(mm)公称压力(MPa) |
试验压力(MPa) |
适用温度(℃) |
|
零部件名称 |
材料名称或代号 |
||
|
|
壳体强度试验 |
密封实验 |
|
|
阀体/阀板 |
球墨铸铁、碳钢、不锈钢 |
|
|
DN50~DN2000 |
0.6 |
0.9 |
0.66 |
未注明为 ≤80℃; 可生产≤250℃ |
|
阀杆 |
不锈钢20Cr3、304、316 |
|
|
1.0 |
1.5 |
1.1 |
|
|
|
|
|
|
|
|
|
|
|
膜片座/膜片盖/膜片压板 |
球墨铸铁、碳钢、不锈钢 |
|
|
1.6 |
2.4 |
1.76 |
|
|
|
|
|
|
|
|
|
|
|
活塞缸/活塞 |
球墨铸铁、碳钢、不锈钢 |
|
|
2.5 |
3.75 |
2.75 |
|
|
|
|
|
开阀时间(可调) |
10~120秒 |
|
控制管路 |
不锈钢、铜合金 |
|||
|
关阀时间(可调) |
快关1~5秒；慢关5~90秒 |
|
控制球阀或截止阀/过滤器 |
橡胶、金属密封、金属复合密封 |
|||
|
适用介质 |
水、原水、污水、油品等 密封面材料 |
通用阀门不锈钢铸件技术条件 |
|||||
适用的主要标准规范
|
标准内容 |
标准号 |
标准名称 |
|
设计与制造标准 |
CJ/T379 |
多功能斜板阀 |
|
法兰标准 |
GB/T17241.6 |
整体铸铁管法兰 |
|
|
GB/T9113 |
整体钢制管法兰 |
|
|
HG/T20592 |
钢制管法兰(PN系列) |
|
结构长度标准 |
GB/T12221 |
金属阀门结构长度 |
|
检验试验标准 |
GB/T13927 |
工业阀门压力试验 |
|
|
AP1598 |
阀门的检查与试验 |
|
材料标准 |
GB/T12227 |
通用阀门球墨铸铁技术条件 |
|
|
GB/T12229 |
通用阀门碳素钢铸件技术条件 |
|
|
GB/T12230 |
通用阀门不锈钢铸件技术条件 |
安装型式说明
·管力阀可立式安装，也可以卧式安装。为了安装维修方便，有空间许可时，应优先考虑卧式安装，应保证阀轴水平。
· 当阀门关闭时，阀板光面为进口方向，装有阀轴有控制缸顶杆的一面为出口方向，严禁反向安装，与相邻阀门、弯管等距离不小于1DN。
· 卧式安装时，为了改善管道受力状况，当阀门口径大于900mm 时，为改善管道受力情况，可设置支架或基础。

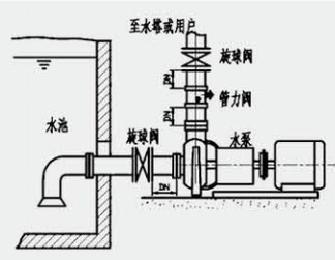

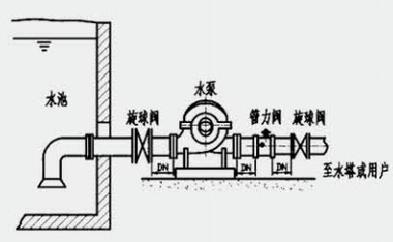

管力阀立式、卧式安装形式示意图
主要外形尺寸及连接尺寸(PN=0.6MPa)HG/T20592-2009
|
DN |
|
D |
D1 |
D2 |
C |
f |
n-d |
H |
H1 |
A |
B |
d1 |
|
200 |
190 |
320 |
280 |
258 |
20 |
2 |
8-18 |
520 |
|
|
|
|
|
250 |
250 |
375 |
335 |
312 |
22 |
2 |
12-18 |
580 |
|
|
|
|
|
300 |
270 |
440 |
395 |
365 |
22 |
2 |
12-22 |
710 |
|
|
|
|
|
350 |
290 |
490 |
445 |
415 |
22 |
2 |
12-22 |
770 |
|
|
|
|
|
400 |
406 |
540 |
495 |
465 |
22 |
2 |
16-22 |
830 |
|
|
|
|
|
450 |
432 |
595 |
550 |
520 |
22 |
2 |
16-22 |
870 |
|
|
|
|
|
500 |
457 |
645 |
600 |
570 |
24 |
2 |
20-22 |
930 |
|
|
|
|
|
600 |
508 |
755 |
705 |
670 |
30 |
2 |
20-26 |
1090 |
|
|
|
|
|
700 |
610 |
860 |
810 |
775 |
24 |
2 |
24-26 |
1260 |
520 |
220 |
650 |
30 |
|
800 |
660 |
975 |
920 |
880 |
24 |
2 |
24-30 |
1440 |
630 |
220 |
720 |
33 |
|
900 |
711 |
1075 |
1020 |
980 |
26 |
2 |
24-30 |
1535 |
650 |
300 |
820 |
36 |
|
1000 |
811 |
1175 |
1120 |
1080 |
26 |
2 |
28-30 |
1750 |
710 |
350 |
900 |
36 |
|
1200 |
850 |
1405 |
1340 |
1295 |
28 |
2 |
32-33 |
1960 |
820 |
410 |
1070 |
36 |
|
1400 |
950 |
1630 |
1560 |
1510 |
32 |
2 |
36-36 |
2250 |
920 |
500 |
1250 |
36 |
|
1600 |
1100 |
1830 |
1760 |
1710 |
34 |
2 |
40-36 |
2500 |
1020 |
600 |
1300 |
36 |
|
1800 |
1200 |
2045 |
1970 |
1920 |
36 |
2 |
44-39 |
2820 |
1150 |
680 |
1400 |
36 |
|
2000 |
1300 |
2265 |
2180 |
2125 |
38 |
2 |
48-42 |
3150 |
1250 |
820 |
1550 |
48 |
主要外形尺寸及连接尺寸(PN=1.0MPa)HG/T20592-2009
|
DN |
|
D |
D1 |
D2 |
C |
|
n-d |
H |
H1 |
A |
B d1 |
|
|
200 |
190 |
340 |
295 |
268 |
24 |
2 |
8-22 |
520 |
/ |
/ |
/ |
/ |
|
250 |
250 |
395 |
350 |
320 |
26 |
2 |
12-22 |
580 |
/ |
1 |
/ |
/ |
|
300 |
270 |
445 |
400 |
370 |
26 |
2 |
12-22 |
710 |
/ |
/ |
/ |
/ |
|
350 |
290 |
505 |
460 |
430 |
26 |
2 |
16-22 |
770 |
1 |
1 |
/ |
/ |
|
400 |
406 |
565 |
515 |
482 |
26 |
2 |
16-26 |
830 |
/ |
|
/ |
7 |
|
450 |
432 |
615 |
565 |
532 |
28 |
2 |
20-26 |
870 |
/ |
|
/ |
/ |
|
500 |
457 |
670 |
620 |
585 |
28 |
2 |
20-26 |
930 |
1 |
|
1 |
/ |
|
600 |
508 |
780 |
725 |
685 |
34 |
2 |
20-30 |
1090 |
1 |
1 |
/ |
/ |
|
700 |
610 |
895 |
840 |
800 |
34 |
2 |
24-30 |
1260 |
520 |
220 |
650 |
30 |
|
800 |
660 |
1015 |
950 |
905 |
36 |
2 |
24-33 |
1440 |
630 |
220 |
720 |
33 |
|
900 |
711 |
1115 |
1050 |
1005 |
38 |
2 |
28-33 |
1535 |
650 |
300 |
820 |
36 |
|
1000 |
811 |
1230 |
1160 |
1110 |
38 |
2 |
28-36 |
1750 |
710 |
350 |
900 |
36 |
|
1200 |
850 |
1455 |
1380 |
1330 |
44 |
2 |
32-39 |
1960 |
820 |
410 |
1070 |
36 |
|
1400 |
950 |
1675 |
1590 |
1535 |
48 |
2 |
36-42 |
2250 |
920 |
500 |
1250 |
36 |
|
1600 |
1100 |
1915 |
1820 |
1760 |
52 |
2 |
40-48 |
2500 |
1020 |
600 |
1300 |
36 |
|
1800 |
1200 |
2115 |
2020 |
1960 |
56 |
2 |
44-48 |
2820 |
1150 |
680 |
1400 |
36 |
|
2000 |
1300 |
2325 |
2230 |
2170 |
60 |
2 |
48-48 |
3150 |
1250 |
820 |
1550 |
48 |
