偏心式三级缓闭止回阀
- 产品类型 : 止回阀
- 简介 : 偏心式三级缓闭止回蝶阀是我公司在蝶阀和同类型止回阀的基础 上研制开发的能实现三级关闭的新型止回阀，获得国家专利(其 专利号：ZL200520143544.X)
产品详情
概述
偏心式三级缓闭止回蝶阀是我公司在蝶阀和同类型止回阀的基础 上研制开发的能实现三级关闭的新型止回阀，获得国家专利(其 专利号：ZL200520143544.X)
性能特点
· 结构简单、止回效果可靠。
· 缓闭系统受管道中介质的影响较小，调节维护简单。
· 阀门关闭分快关、缓关和慢关三个阶段，可有效防止水锤对系 统的影响。
· 启闭平稳、消除噪声。
工作原理
开泵时、阀板受介质的压力带动阀轴开始旋转，带动连杆沿活塞 杆上的空行程导向槽实现阀板0～60°的快开，连杆走完导向槽 后仍受介质推动作用，接着活塞杆伸出，使阀板作60°~90°范 围缓开和慢开阶段，阀门开启。停泵时，阀板受回流介质的压力 带动阀轴开始回转，连杆沿活塞杆上的空行程导向槽快速旋转，实 现阀门快关，连杆走完导向槽后，受到液压缸的阻尼作用(0～30° 范围),实现阀板的缓关和慢关。
适用范围
可用在清水、污水、海水等介质的供排水管道上，安装在水泵出 口处，用于截止介质的回流，保护管道、水泵的安全运行。

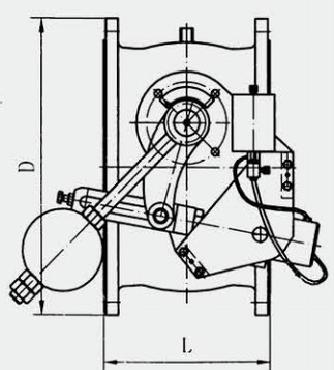

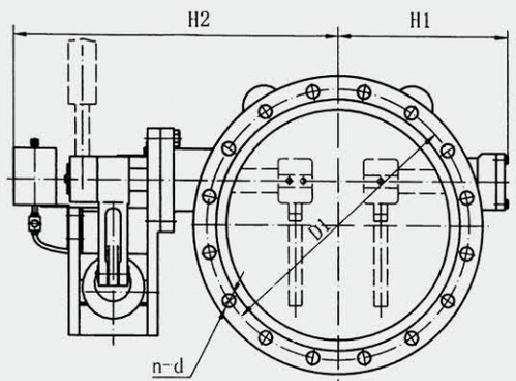

主要外形尺寸及连接尺寸
|
DN |
H1 |
H2 |
L |
1.0MPa |
1.6MPa |
2.5MPa |
||||||
|
D |
D₁ |
n-d |
D |
D₁ |
n-d |
D |
D₁ |
n-d |
||||
|
200 |
210 |
340 |
230 |
340 |
295 |
8-φ23 |
340 |
295 |
12-φ23 |
360 |
310 |
12-φ28 |
|
250 |
245 |
375 |
250 |
395 |
350 |
12-φ23 |
405 |
355 |
12-φ28 |
425 |
370 |
12-φ31 |
|
300 |
270 |
400 |
270 |
445 |
400 |
12-φ23 |
460 |
410 |
12-φ28 |
485 |
430 |
16-φ31 |
|
350 |
300 |
430 |
290 |
505 |
460 |
16-φ23 |
520 |
470 |
16-φ28 |
555 |
490 |
16-φ34 |
|
400 |
340 |
490 |
310 |
565 |
515 |
16-φ28 |
580 |
525 |
16-φ31 |
620 |
550 |
16-φ37 |
|
450 |
370 |
515 |
330 |
615 |
565 |
20-φ28 |
640 |
585 |
20-φ31 |
670 |
600 |
20-φ37 |
|
500 |
405 |
570 |
350 |
670 |
620 |
20-φ28 |
715 |
650 |
20-φ34 |
730 |
660 |
20-φ37 |
|
600 |
485 |
630 |
390 |
780 |
725 |
20-φ31 |
840 |
770 |
20-φ37 |
845 |
770 |
20-中40 |
|
700 |
570 |
750 |
430 |
895 |
840 |
24-φ31 |
910 |
840 |
24-φ37 |
960 |
875 |
24-φ43 |
|
800 |
640 |
860 |
470 |
1015 |
950 |
24-φ34 |
1025 |
950 |
24-φ40 |
1085 |
990 |
24-φ49 |
|
900 |
710 |
980 |
510 |
1115 |
1050 |
28-φ34 |
1125 |
1050 |
28-φ40 |
1185 |
1090 |
28-φ49 |
|
1000 |
770 |
1050 |
550 |
1230 |
1160 |
28-φ37 |
1255 |
1170 |
28-φ43 |
1320 |
1210 |
28-φ56 |
|
1200 |
920 |
1210 |
630 |
1455 |
1380 |
32-φ40 |
1485 |
1390 |
32-φ49 |
1530 |
1420 |
32-φ56 |
