金属密封旋球阀
- 产品类型 : 球阀
- 简介 : 该阀是本公司结合硬密封蝶阀、半球阀、球阀的性能特点，最新研制出来的一种全新结构阀门，是目前市场上性价比最高的类球阀产品，经过用户使用评价极高。
产品详情
型 号 释 义
执行标准
|
标准内容 |
标准编号 |
标准名称 |
|
法兰标准(或按用户要求) |
GB/T9113-2010 |
整体钢制管法兰 |
|
|
GB/T17241.6-2008 |
整体铸铁法兰 |
|
结构长度标准 |
GB/T12221-2005 |
金属阀门结构长度 |
|
压力试验标准 |
GB/T13927-2008 |
工业阀门压力试验 |
|
|
GB/T26480-2011 |
阀门的检验与试验 |
|
|
JB/T9092-1999 |
阀门的检验与试验 |
|
设计制造标准 |
GB/T12238-2008 |
通用阀门、法兰和对夹连接蝶阀 |
|
|
GB/T12237-2007 |
石油、石化及相关工业用的钢制球阀 |
|
|
JB/T8527-1997 |
金属密封蝶阀 |
|
使用材料标准 |
GB/T12227-2005 |
通用阀门球墨铸铁件技术条件 |
|
|
GB/T12229-2005 |
通用阀门碳素钢铸件技术条件 |
|
|
GB/T12230-2005 |
通用阀门不锈钢铸件技术条件 |
主要零部件材质
|
公称通径 |
材料名称或代号 |
|
阀体 |
QT450-10、WCB、不锈钢 |
|
阀板 |
QT450-10、2Cr13、Q235B、不锈钢 |
|
阀轴 |
2Cr13、不锈钢 |
|
阀座 |
2Cr13、Q235B、不锈钢 |

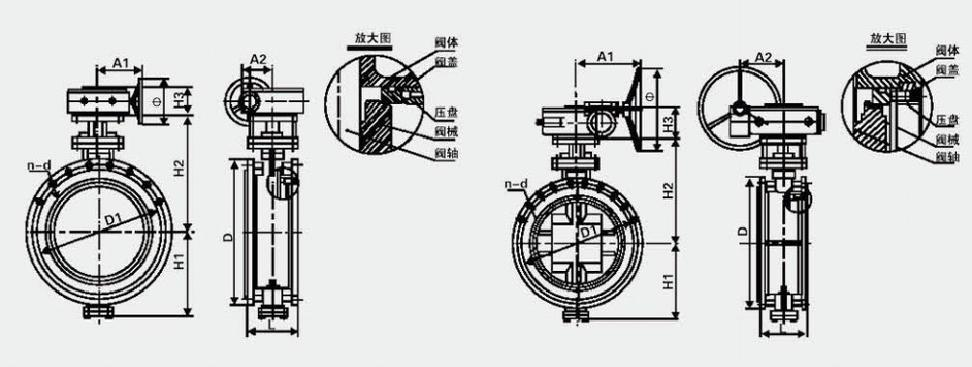

金属密封旋球阀外形结构图及连接尺寸
QDH3401-6~10蜗轮传动金属密封旋球阀
|
DN |
H1 |
H2 |
H3 |
A1 |
A2 |
① |
L |
0.6MPa |
1.6MPa |
||||
|
D |
D1 |
n-d |
D |
D1 |
n-d |
||||||||
|
80 |
120 |
175 |
52 |
144 |
76 |
200 |
114 |
190 |
150 |
4-φ18 |
200 |
160 |
8-φ18 |
|
100 |
140 |
205 |
52 |
144 |
76 |
200 |
127 |
210 |
170 |
4-①18 |
220 |
180 |
8-Φ18 |
|
125 |
160 |
217 |
52 |
144 |
76 |
200 |
140 |
240 |
200 |
8-φ18 |
250 |
210 |
8-18 |
|
150 |
180 |
253 |
62 |
167 |
96 |
250 |
140 |
265 |
225 |
8-φ18 |
285 |
240 |
8-φ22 |
|
200 |
200 |
283 |
68 |
188 |
115 |
280 |
152 |
320 |
280 |
8-φ18 |
340 |
295 |
8-φ22 |
|
250 |
245 |
320 |
68 |
188 |
115 |
280 |
165 |
375 |
335 |
12-φ18 |
395 |
350 |
12-φ22 |
|
300 |
264 |
378 |
75 |
215 |
139 |
320 |
178 |
440 |
395 |
12-φ22 |
445 |
400 |
12-φ22 |
|
350 |
296 |
428 |
105 |
254 |
170 |
350 |
190 |
490 |
445 |
12-φ22 |
505 |
460 |
16-φ22 |
|
400 |
331 |
485 |
110 |
270 |
181 |
400 |
216 |
540 |
495 |
16-φ22 |
565 |
515 |
16-φ26 |
|
450 |
354 |
512 |
105 |
324 |
170 |
350 |
222 |
595 |
550 |
16-φ22 |
615 |
565 |
20-φ26 |
|
500 |
387 |
542 |
105 |
324 |
170 |
350 |
229 |
645 |
600 |
20-φ22 |
670 |
620 |
20-φ 26 |
|
600 |
442 |
612 |
110 |
348 |
188 |
350 |
267 |
755 |
705 |
20-φ26 |
780 |
725 |
20-φ30 |
|
700 |
490 |
660 |
120 |
392 |
210 |
400 |
292 |
860 |
810 |
24-φ26 |
895 |
840 |
24-φ30 |
|
800 |
565 |
750 |
135 |
415 |
240 |
400 |
318 |
975 |
920 |
24-φ30 |
1015 |
950 |
24-φ33 |
|
900 |
625 |
784 |
150 |
496 |
302 |
520 |
330 |
1075 |
1020 |
24-φ30 |
1115 |
1050 |
28-φ33 |
QDH3401-16~25蜗轮传动金属密封旋球阀
|
DN |
H1 |
H2 |
H3 |
A1 |
A2 |
① |
L |
1.6MPa 2.5MPa |
|||||
|
|
|
|
|
|
|
|
|
D |
D1 |
n-d |
D |
D1 |
n-d |
|
80 |
120 |
175 |
52 |
144 |
76 |
200 |
114 |
200 |
160 |
8-φ18 |
200 |
160 |
8-φ18 |
|
100 |
140 |
205 |
52 |
144 |
76 |
200 |
127 |
220 |
180 |
8-18 |
235 |
190 |
8-φ22 |
|
125 |
160 |
217 |
52 |
144 |
76 |
200 |
140 |
250 |
210 |
8-φ18 |
270 |
220 |
8-φ26 |
|
150 |
180 |
253 |
62 |
167 |
96 |
250 |
140 |
285 |
240 |
8-φ22 |
300 |
250 |
8-φ26 |
|
200 |
200 |
283 |
68 |
188 |
115 |
280 |
152 |
340 |
295 |
12-φ22 |
360 |
310 |
12-φ26 |
|
250 |
245 |
320 |
68 |
188 |
115 |
280 |
165 |
405 |
355 |
12-φ26 |
425 |
370 |
12-φ30 |
|
300 |
264 |
378 |
75 |
215 |
139 |
320 |
178 |
460 |
410 |
12-φ26 |
485 |
430 |
16-φ30 |
|
350 |
296 |
428 |
105 |
254 |
170 |
350 |
190 |
520 |
470 |
16-φ26 |
555 |
490 |
16-φ33 |
|
400 |
331 |
485 |
110 |
270 |
181 |
400 |
216 |
580 |
525 |
16-φ30 |
620 |
550 |
16-φ36 |
|
450 |
354 |
512 |
105 |
324 |
170 |
350 |
222 |
640 |
585 |
20-φ30 |
670 |
600 |
20-φ36 |
|
500 |
387 |
542 |
105 |
324 |
170 |
350 |
229 |
715 |
650 |
20-φ33 |
730 |
660 |
20-φ36 |
|
600 |
442 |
612 |
110 |
348 |
188 |
350 |
267 |
840 |
770 |
20-φ36 |
845 |
770 |
20-φ39 |
|
700 |
490 |
660 |
120 |
392 |
210 |
400 |
292 |
910 |
840 |
24-φ36 |
960 |
875 |
24-φ42 |
|
800 |
565 |
750 |
135 |
415 |
240 |
400 |
318 |
1025 |
950 |
24-φ39 |
1085 |
990 |
24-Φ48 |
|
900 |
625 |
784 |
150 |
496 |
302 |
520 |
330 |
1125 |
1050 |
28-φ39 |
1185 |
1090 |
28-φ48 |
