双偏心软密封蝶阀

概述

双偏心软密封蝶阀 ‌是一种具有独特设计和优异性能的阀门，广泛应用于各种工业领域。其核心特点包括双偏心设计和软密封结构，这些设计使得该阀门在密封性能、操作便捷性和使用寿命方面表现出色。

定义与工作原理

双偏心蝶阀的阀轴中心产生了两次偏移，既偏离蝶板中心，也偏离阀体通道中心。这种结构设计使得阀门在开启时，蝶板能迅速脱离阀座，大大减少了蝶板与阀座之间的刮擦现象，降低了开启阻力，减少了磨损，并提高了阀座的使用寿命‌1。双偏心蝶阀通过旋转阀杆来带动蝶板在阀体内旋转，从而实现对介质的流量控制。当阀杆旋转时，蝶板随之旋转，改变介质在管道中的流通面积，进而达到调节流量的目的‌。

结构特点

双偏心蝶阀的结构设计独特，主要包括以下几点：

• ‌双偏心设计‌：阀轴中心两次偏移，减少蝶板与阀座的摩擦和磨损，提高密封性能和操作便捷性‌。
• ‌软密封设计‌：通常采用橡胶或塑料密封圈，适用于不同介质，提供良好的密封效果‌。
• ‌耐高压和长寿命‌：密封副材料选用不锈钢和硅耐油橡胶配对，使用寿命长，适用于高压环境‌。
• ‌流场模拟技术‌：通过流场模拟和应力测算技术，确保产品性能达到或超过国家标准水平‌。

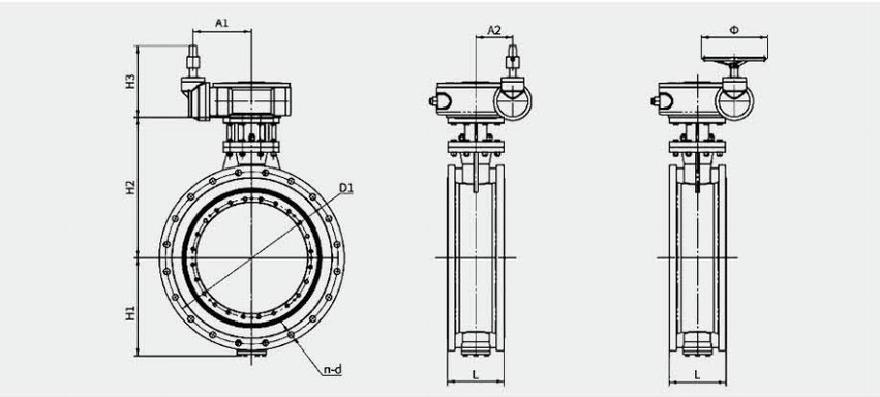

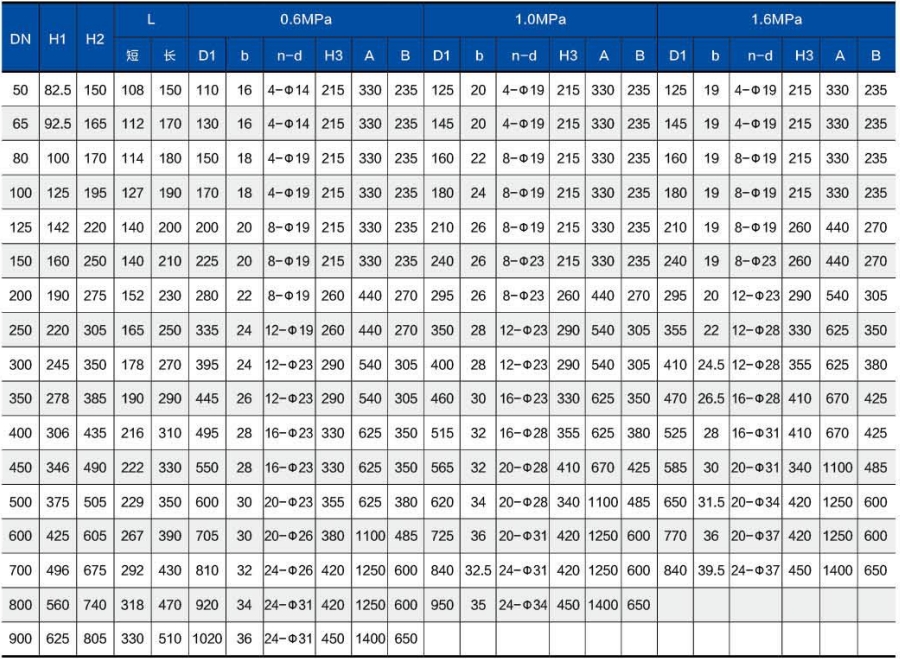

• D341X/H-2.5/6/10/16蜗轮传动双偏心法兰式蝶阀外形及连接尺寸
•

  注：1、站脚和管网机构等详细阀门外形及安装尺寸，请向公司索取。

         2、我公司可按您的需要对阀门单独设计制作，但需在合同中注明。

         3、表中H2可根据用户需要加长(加长杆蝶阀
